Трубогиб ручной гидравлический ТПГ-2Б

Описание

Трубогиб ТПГ-2Б — переносной ручной гидравлический трубогиб для гибки водогазопроводных труб по ГОСТ 3262-75 и круглого проката, прочность которого не превышает прочности трубы 2" (условный проход 50 мм). Инструмент не требует электропитания, поэтому подходит для работы прямо на объекте: при монтаже систем отопления и водоснабжения, газопроводов и технологических трубопроводов.

Как устроен

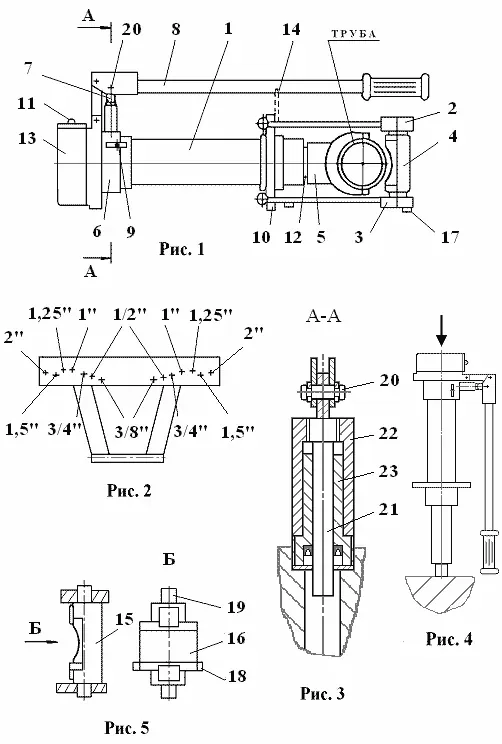

Силовая часть трубогиба — гидроцилиндр со встроенным ручным насосом. Труба укладывается на поворотные упоры, закреплённые между верхней и нижней траверсами, а шток гидроцилиндра через гибочный шаблон изгибает её до нужного угла. Радиус гибки задаётся сменным шаблоном под диаметр трубы, поэтому один инструмент закрывает весь ряд типоразмеров из комплекта. В упорах установлены подвижные ползуны, которые перемещаются вместе с трубой. В ручье шаблонов 1,5" и 2" выполнено обнижение, снижающее сплющивание трубы. Все детали хранятся и перевозятся в транспортировочном ящике.

Комплектация

• гидроцилиндр в сборе;
• верхняя и нижняя траверсы;
• поворотные упоры;
• гибочные шаблоны: 7 шт. в комплектации до 2" или 6 шт. в комплектации до 1.5";
• переходная втулка;
• транспортировочный ящик и руководство по эксплуатации.

Поставляем трубогиб ТПГ-2Б по Казахстану. Добавьте его в запрос — подготовим коммерческое предложение с ценой и сроком поставки.
