Модель: ТПГ-3Б
Ручной гидравлический трубогиб для водогазопроводных труб до 3" с усилием 15 тс; три варианта комплектации — до 2", 2,5" или 3".
Цена по запросу
Добавьте товары в запрос — мы свяжемся с вами и пришлём коммерческое предложение.
| Наибольшее усилие гидроцилиндра, тс | 15 |
|---|---|
| Наибольший ход штока, мм | 250 |
| Усилие на рукоятке при максимальной нагрузке, кгс | 40 |
| Шаблоны: диаметр трубы / радиус гибки, мм | 3/8"/50, 1/2"/65, 3/4"/80, 1"/100, 1,25"/135, 1,5"/150, 2"/200, 2,5"/260, 3"/300 |
| Ящики комплектации до 3", мм | 190×300×870 и 205×285×490 |
| Ящики комплектации до 2,5", мм | 190×300×790 и 205×285×490 |
| Ящик комплектации до 2", мм | 190×300×790 |
| Масса комплекта до 3" / 2,5" / 2", кг | 94 / 78 / 60 |
ТПГ-3Б — трубогиб серии ТПГ с ручным приводом и усилием гидроцилиндра 15 тс. Он предназначен для гибки водогазопроводных труб по ГОСТ 3262-75 и круглого проката, прочность которого не превышает прочности трубы 3" (условный проход 80 мм). Модель выбирают, когда нужно гнуть трубы большого диаметра на объекте, где нет электропитания.

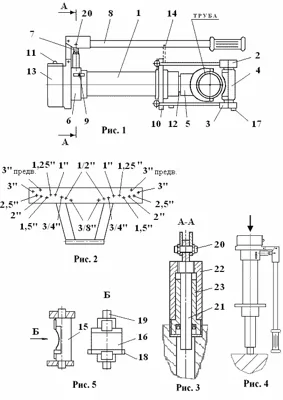

Гидроцилиндр с нагнетательным устройством развивает усилие 15 тс при ходе штока 250 мм; возврат штока выполняет пружина. Цилиндр устанавливается в «карманы» между верхней и нижней траверсами, в отверстия которых ставятся упоры. В упорах имеются ползуны, скользящие вместе с трубой, — это повышает качество гибки и снижает усилие на рукоятке на 15–20%. Шаблоны от 3/8" до 1,25" унифицированы, для труб крупнее используется переходная втулка. В ручье шаблонов от 1,5" до 3" выполнено обнижение, которое снижает сплющивание и гофрообразование трубы.
| Комплектация | Гибочных шаблонов, шт | Транспортировочных ящиков, шт | Масса комплекта, кг |
|---|---|---|---|
| до 3" | 9 | 2 | 94 |
| до 2,5" | 8 | 2 | 78 |
| до 2" | 7 | 1 | 60 |
В любую комплектацию входят гидроцилиндр в сборе, две траверсы, два вращающихся упора, переходная втулка и руководство по эксплуатации. Поставляем ТПГ-3Б по Казахстану — укажите в запросе нужную комплектацию, и мы подготовим коммерческое предложение.
